0. VIVO-Y927 9008 模式下通过 EDL 线刷恢复至出厂状态

准备工作

原厂线刷固件

从百度网盘下载完整的 Y927 线刷包 (PD1410V_A_1.22.1)：

关键文件:
├── boot.img (10 MB)                  ← 原厂内核+ramdisk+QCDT
├── prog_emmc_firehose_8916.mbn       ← vivo 签名 firehose (EDL用)
├── 8916_msimage.mbn                  ← Sahara programmer
├── rawprogram_unsparse.xml           ← EDL 分区映射
├── fastboot_flash_all.bat            ← 官方刷机脚本
├── NON-HLOS.bin                      ← 基带固件
├── emmc_appsboot.mbn                 ← aboot (bootloader)
├── sbl1.mbn, rpm.mbn, tz.mbn, hyp.mbn ← 引导链组件
└── system_*.img, userdata_*.img      ← 系统/用户数据

下载地址：https://pan.baidu.com/s/1slG5aqD

EDL (Emergency Download Mode)

Qualcomm SoC ROM 固化的底层刷机模式，优先级高于一切引导链。

Android 系统的启动路径

通电
PBL: Primary Boot Loader，固化在 SoC 内部 ROM 里的第一段代码，出厂烧死后无法修改。不在eMMC里，在MSM8916 SoC芯片内部，因此不可能刷坏。
检测EDL触发条件，如果触发则进入9008/EDL模式，此时可以直接写eMMC裸扇区进行刷机
如果没有触发EDL，则走常规的启动路径

Android系统常规的启动路径如下

在EDL未触发之后，启动SBL1(Secondary Boot Loader)
TZ
hyp
aboot分区(Android Bootloader)，这是fastboot模式所在分区，用于提供fastboot刷机模式和正常启动加载/验证boot分区
boot 分区，包含了kernel/DTB/initramfs
kernel启动后，加载initramfs到内存里，里面包含了Linux内核启动后加载的第一段用户空间程序init(这就是那个PID=1的init进程)
init 程序将准备好硬件，加载驱动模块（GPU 固件、屏幕驱动、触屏驱动、…），找到真正的系统盘， eMMC/SD，按 UUID 匹配 rootfs 分区，挂载，然后 switch_root 继续启动
switch_root 将彻底替换根目录，一把 initramfs 整个卸掉，新系统接管一切（注意，驱动的.ko内核模块被加载后是在内核态，initramfs是在用户态的，被卸载后并不干扰已加载好的内核驱动）

EDL vs fastboot

	EDL (9008)	fastboot
谁提供的	SoC ROM 固化代码	bootloader (aboot/lk1st)
能写 GPT	✅ 裸扇区写入	❌ 依赖 GPT 才能定位分区
变砖还能用	✅ TP 短接强制进入	❌ bootloader 挂了就没了
USB VID/PID	`05c6:9008`	`18d1:d00d`
协议	Qualcomm Firehose (Sahara握手)	Android Fastboot

进入 EDL 模式

从fastboot模式进入EDL
1
fastboot oem reboot-edl
硬件方式启动，当fastboot被刷坏变成深度砖时，需要使用这种方式，不同手机进入方式不同，Y927需要拆机，然后音量/电源键排线下方有两个金属触点，在USB接通时短接它电脑即可识别到一个9008设备。

电脑环境准备

我这里使用的是 VMWare 虚拟机中安装的 Ubuntu 24.04 作为刷机系统，USB 设备映射到 VMWare 虚拟机内部

安装基础工具

1	sudo apt install -y git python3-dev google-android-platform-tools-installer

UV/UVX

Python 的包管理器和脚本运行器，用 Rust 写的，替代 pip + venv + pipx。

安装

1 2	curl -LsSf https://astral.sh/uv/install.sh \| sh source $HOME/.local/bin/env

UVX 可以直接执行任意Python生态的工具，直接跑就行了，不需要任何安装，它会按需自动安装，比如运行后面的EDL刷机程序

1	uvx --from git+https://github.com/bkerler/edl.git edl -h

刷机前的备份工作

原厂分区表

分区	mmcblk0	大小	用途
modem	p1	64 MB	基带固件 ⚠️
sbl1/bak	p2/p3	512 KB	Secondary Bootloader
aboot/bak	p4/p5	5 MB	Bootloader
rpm/bak	p6/p7	512 KB	Resource Power Manager
tz/bak	p8/p9	512 KB	TrustZone
hyp/bak	p10/p11	512 KB	Hypervisor
pad	p12	1 MB	填充
modemst1/2	p13/p14	1.5 MB	Modem 存储 ⚠️
misc	p15	1 MB	杂项
fsc/ssd	p16/p17	<1 MB	Secure
splash	p18	10 MB	开机画面
DDR	p19	32 KB	DDR
fsg	p20	1.5 MB	Golden backup (IMEI) ⚠️
sec	p21	16 KB	安全
boot	p22	16 MB	内核启动
system	p23	~1.8 GB	系统
persist	p24	32 MB	WiFi/BT 校准
cache	p25	300 MB	缓存
recovery	p26	16 MB	恢复模式
userdata	p27	~3 GB	用户数据
apanic	p28	10 MB	Panic 日志
backup/reserved	p29/p30	10 MB	备份/保留
udisk	p31	~9.2 GB	内部存储
SD卡	mmcblk1	-	外部 SD

标注 ⚠️ 的分区一定要注意备份，线刷包中并不包含这些内容，一旦丢失将无法找回。

EDL 模式备份

mkdir -p ~/y927/backup

cd ~/y927/Y927\(PD1410V）升级软件_an

# modem (64MB, 包含基带 + NV 数据)
uvx --from git+https://github.com/bkerler/edl.git edl \
    --loader=prog_emmc_firehose_8916.mbn \
    r modem ~/y927/backup/modem.img

# modemst1 / modemst2 (各 1.5MB)
uvx --from git+https://github.com/bkerler/edl.git edl \
    --loader=prog_emmc_firehose_8916.mbn \
    r modemst1 ~/y927/backup/modemst1.img

uvx --from git+https://github.com/bkerler/edl.git edl \
    --loader=prog_emmc_firehose_8916.mbn \
    r modemst2 ~/y927/backup/modemst2.img

# fsg (1.5MB, IMEI golden backup)
uvx --from git+https://github.com/bkerler/edl.git edl \
    --loader=prog_emmc_firehose_8916.mbn \
    r fsg ~/y927/backup/fsg.img

添加udev规则

添加udev规则，否则后续将不断需要sudo

sudo sh -c 'echo "SUBSYSTEM==\"usb\", ATTRS{idVendor}==\"05c6\", ATTRS{idProduct}==\"9008\", MODE=\"0666\"" >> /etc/udev/rules.d/99-edl.rules'
sudo sh -c 'echo "SUBSYSTEM==\"usb\", ATTRS{idVendor}==\"18d1\", ATTRS{idProduct}==\"d00d\", MODE=\"0666\"" >> /etc/udev/rules.d/99-fastboot.rules'
sudo udevadm control --reload-rules
sudo udevadm trigger

开始刷回原厂固件

先让手机进入9008模式并被VMWare虚拟机识别，开始刷机

uvx --from git+https://github.com/bkerler/edl.git edl \
    --loader=prog_emmc_firehose_8916.mbn \
    --memory=eMMC \
    qfil rawprogram_unsparse.xml patch0.xml .

(可选) Windows 中刷机

VMWare 虚拟机中使用的 edl 工具刷写可能太慢了，可以在 Windows 中刷。

下载 QFIL 刷机工具 https://qfiltool.com/
下载 miflash 刷机工具 https://miuiver.com/miflash/

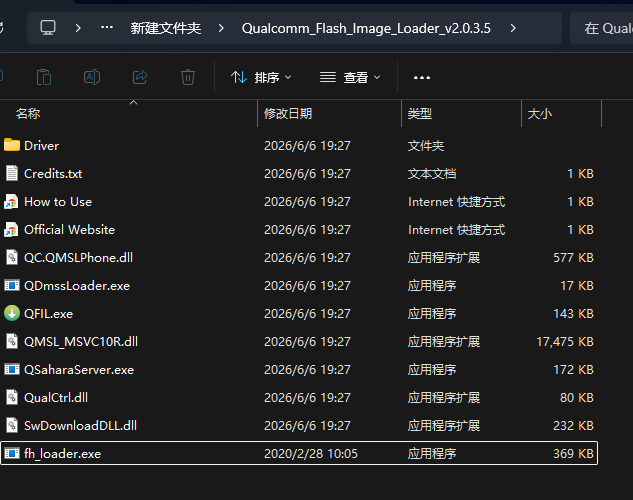

将miflash中的 fh_loader.exe 移动到 QFIL 中

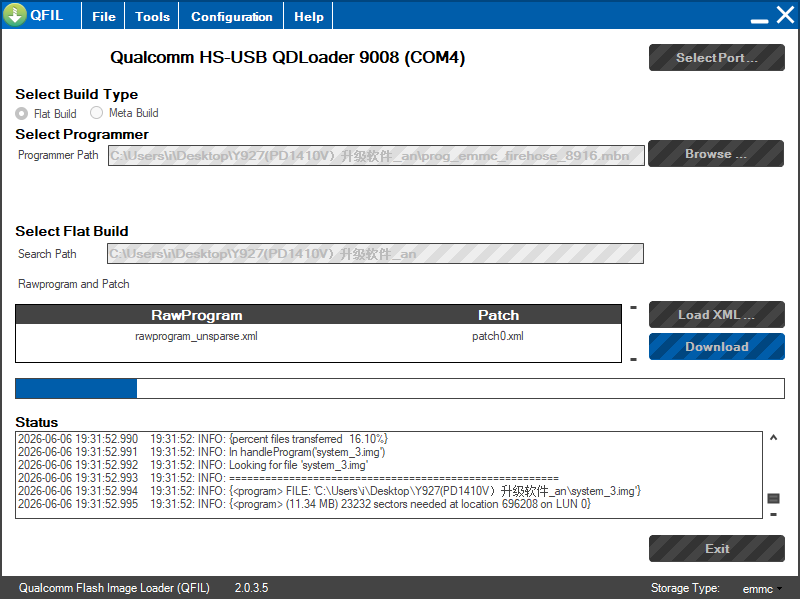

alt text

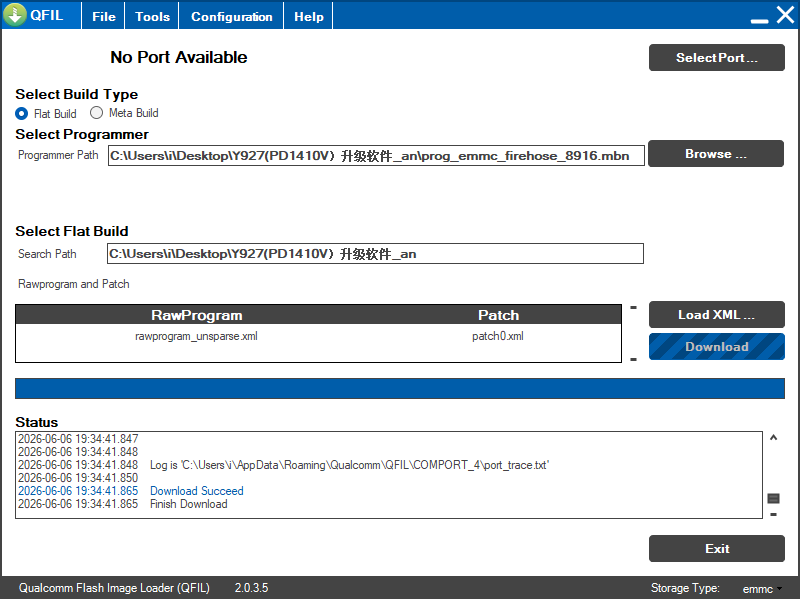

刷机完成

alt text

恢复一些基带固件

按住音量下+电源键启动到fastboot模式

fastboot flash modem ~/y927/backup/modem.img
fastboot flash fsg ~/y927/backup/fsg.img
fastboot flash modemst1 ~/y927/backup/modemst1.img
fastboot flash modemst2 ~/y927/backup/modemst2.img
# 重启手机
fastboot reboot
